ポジショナ ホライズンドライブ BR シリーズ(リング型モデル)

概要
特長
仕様
ダウンロード
関連製品

概要

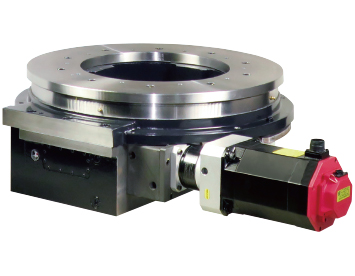

大口径リング型ポジショナ
BRシリーズ機種(2機種)
| BR550 | BR750 |

特長

・大口径出力軸
・低床のため現場の作業性向上
・2nd減速機は同芯軸と直交軸タイプがあり、モータの取付位置を選択可能
・各メーカーのサーボモータを装着可能
・カム機構により、長寿命

仕様

機種 BR550 BR750
減速比 40 40
静定格出力トルク N・m 2,220 5,980
非常停止トルク N・m 1,700 4,960
起動停止時上限トルク N・m 1,550 4,190
許容出力回転数 min-1 25 25
繰返し精度 arc・sec 以下 ±10 ±10
出力テーブル面振れ μm以下 40 50
出力許容アキシャル荷重 N 43,600 59,000
出力許容ラジアル荷重 N 12,000 22,000
出力許容モーメント荷重 N・m 3,300 8,200
製品重量 kg 175 300

PDF・CADデータのダウンロード

製品カタログ
外形寸法図
2D-CADデータ
3D-CADデータ
