製品案内

概要

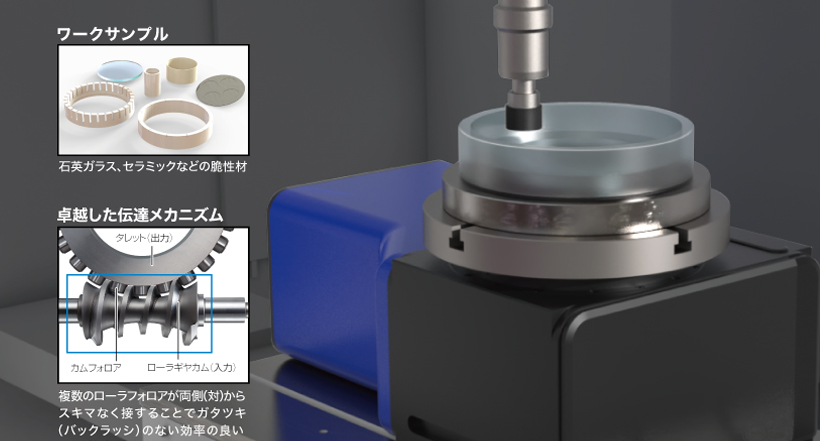

脆性材の高精度・高能率研削加工用円テーブル

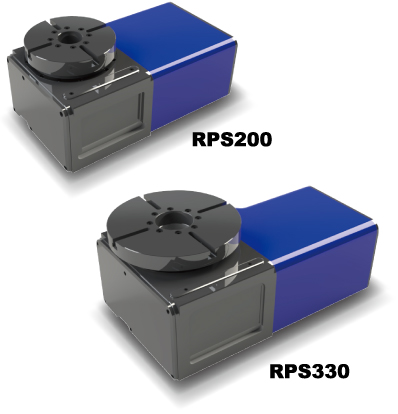

RPSシリーズ機種（2機種）

| RPS200 | RPS330 |

特長

高速連続回転：300(r/min)

・生産性を大幅に向上

長時間連続運転：24時間以上

・高硬度材料の長時間加工に対応

熱変位：5μm以下

・効果的な設計により発熱を抑制

位置決め精度：±15秒以下

・切削用テーブルと同等な位置決め
・切削加工も可能

コンパクト・軽量

・様々な機械への搭載が容易

長寿命

・信頼のローラドライブ駆動

過酷環境対応：保護等級IP66

・研削対応特殊シール構造

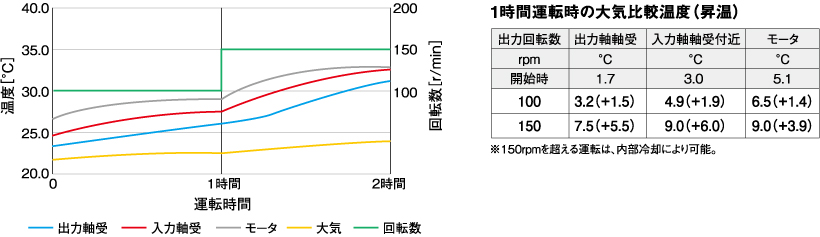

RPS330無冷却運転時昇温特性

1時間運転時の大気比較温度（昇温）

仕様

項目	単位	RPS200	RPS330
テーブル径	mm	φ200	φ330
最高回転数	r/min	300	300
許容積載質量	kg	50	100
割出精度	arc.sec	±15	±15
繰返精度	arc.sec	8	8
製品質量	kg	85	195

●回転数及び必要精度に応じて内部冷却（オプション）が必要となります。
